Учебное оборудование Панели серии 241х предназначены для для проведения лабораторных практических работ (опытов) по дисциплине «Европейская инсталляционная шина EIB/KNX (Умный дом)».





Перечень и функциональное назначение учебных панелей:

Фотография Название, описание, технические характеристики

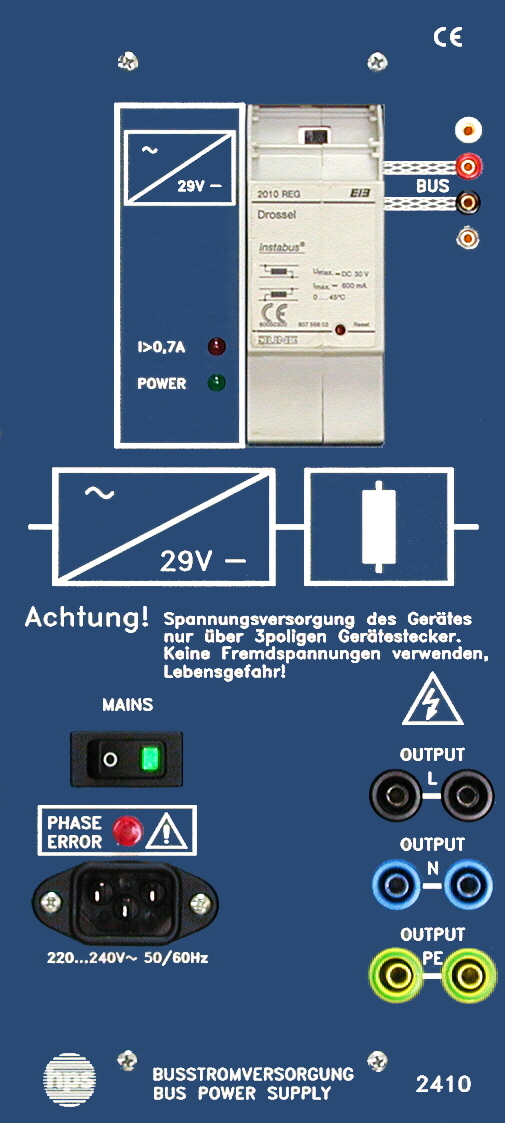

2410 2410 Панель «Источник питания шины»
Назначение
Панель предназначена для питания устройств, подключаемых к шине EIB.

Техническиехарактеристики

Питание: ~230 В; 50 ... 60 Гц; 50 ВА;

Основное выходное напряжение и ток: 230В/3А, защита предохранителем на 3.15 А; Постоянное напряжение шины и ток: 29 В / 640 мA;

Со встроенным дросселем; съем напряжения с дросселя с помощью проводников с диаметром контактов 2; с помощью светодиодов показывается готовность к работе и перегрузка;

Габариты: 133 x 297 x 110 мм ;
Вес: 0.9 кг

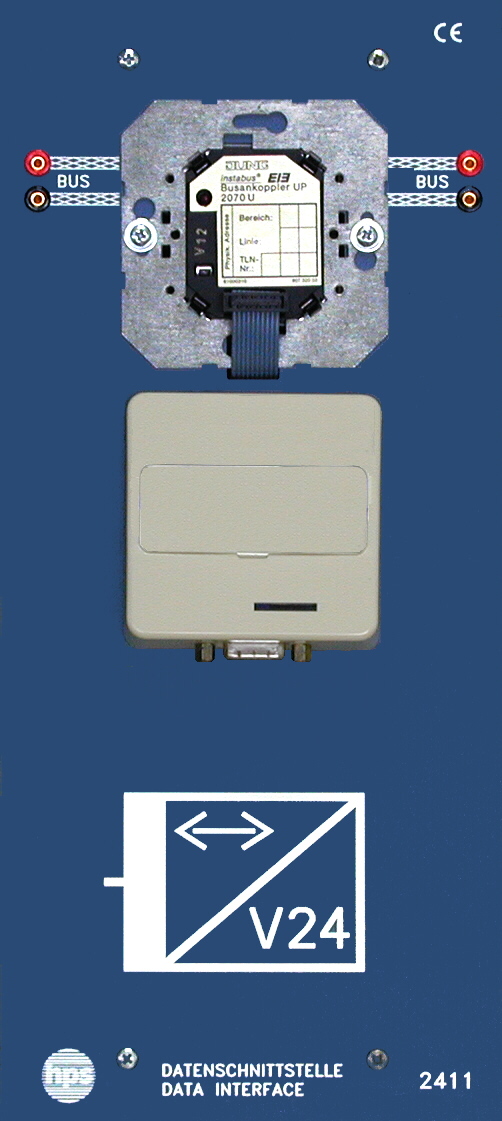

2411 2411 Панель «Интерфейс данных RS232»

Назначение

Панель предназначена для программирования устройств шины EIB с помощью компьютера и программного обеспечения ETS c с использованием интерфейса RS232

Технические характеристики

С контактным модулем (интерфейс установлен отдельно);

Габариты: 133 x 297 x 125 мм ;

Вес: 0.6 кг

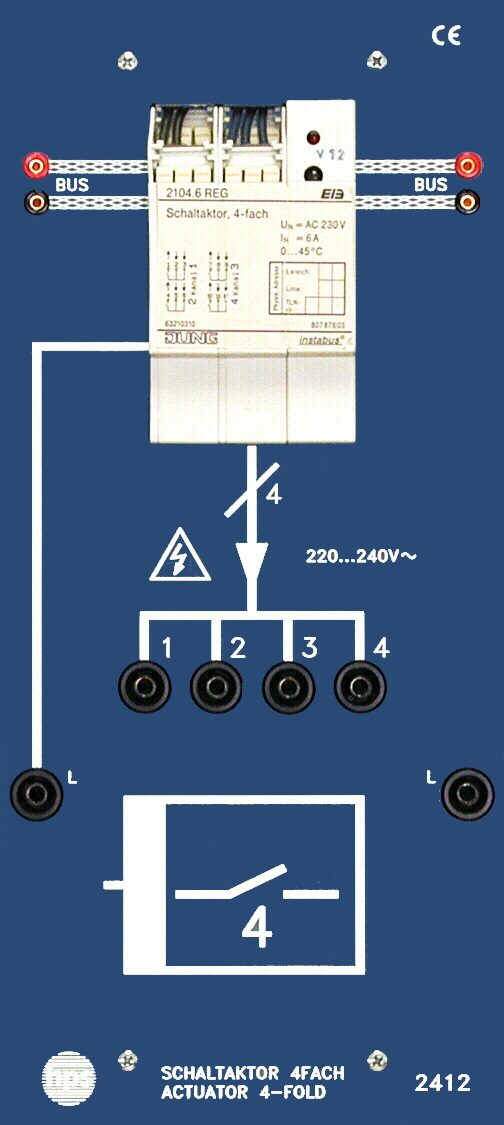

24122412 Актуатор 4-канальный

Назначение

Панель предназначена для переключение 4 отдельных потребителей электрической энергии.

Технические характеристики

Питание: ~ 230 В;

Номинальные напряжения и ток: ~230 В /6 А;

Габариты: 133 x 297 x 110 мм ;

Вес: 0.8 кг

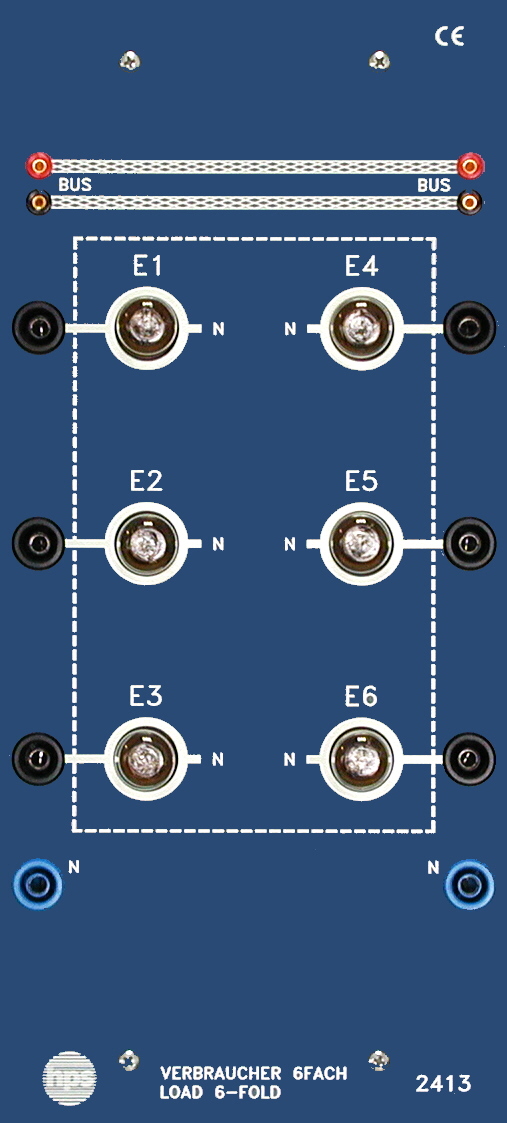

2413 2413 Панель «Нагрузка 6 канальная»

Назначение

Панель предназначена для моделирования электрической нагрузки.

Технические характеристики

6 ламп E1 ... E6;

Номинальное напряжение: ~230 В;

Потребляемая мощность 1 лампы: 5 Вт;

Габариты: 133 x 297 x 100 мм ;

Вес: 0.8 кг

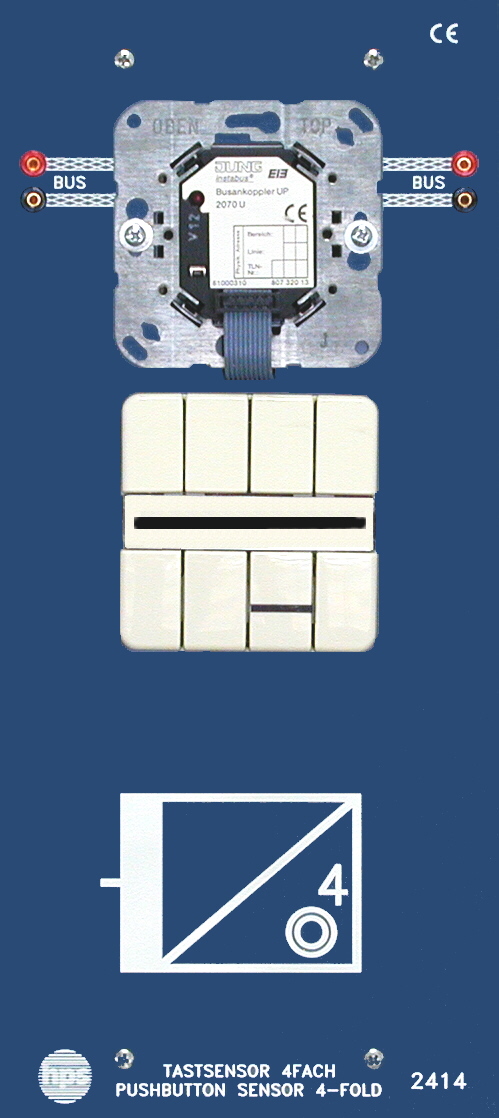

24142414 Панель «Датчик нажатия выключателя 4 канальный»

Назначение

Панель предназначена для моделирования работы 4 программируемых датчиков, срабатывающих на нажатие переключателей.

Технические характеристики

С контактным модулем (датчик нажатия клавиши выключателя установлен отдельно от контактного модуля

Габариты: 133 x 297 x 105 мм ;

Вес: 0.6 кг
 2415 2415 Панель «Цифровойвход 4 канальный»

Назначение

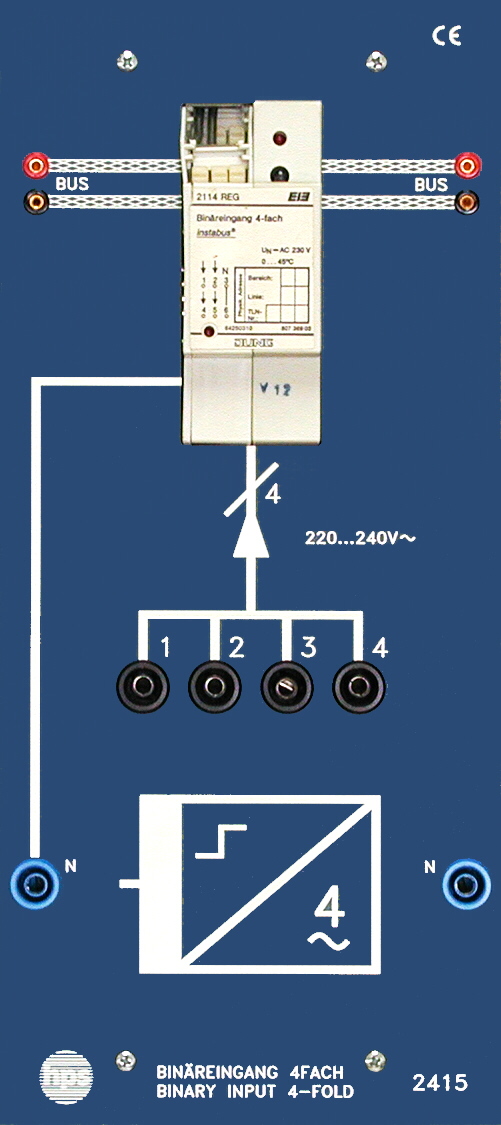

Панель предназначена для преобразования сигналов (~230 В) в сигналы шины

Технические характеристики

Габариты: 133 x 297 x 110 мм ;

Вес: 0.7 кг

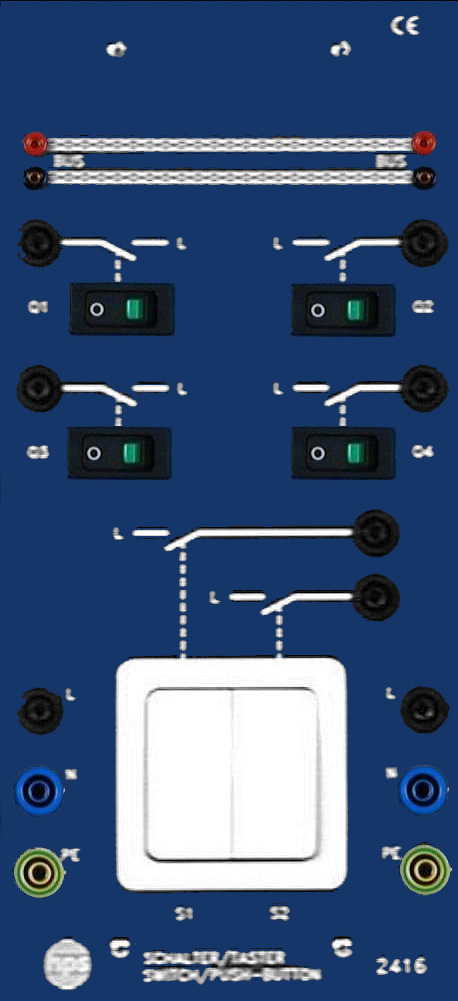

2416 2416 Панель «Выключатель»

Назначение

Панель предназначена для моделирования работы выключателей.

Технические характеристики.

4 клавишных выключателя (Q1 ... Q4) со светодиодами;

2 выключателя (S1/S2);

Номинальное напряжение: ~230 В;

Габариты: 133 x 297 x 100 мм;

Вес: 0,7 кг

2417 2417 Панель «Информационныйдисплей»

Назначение

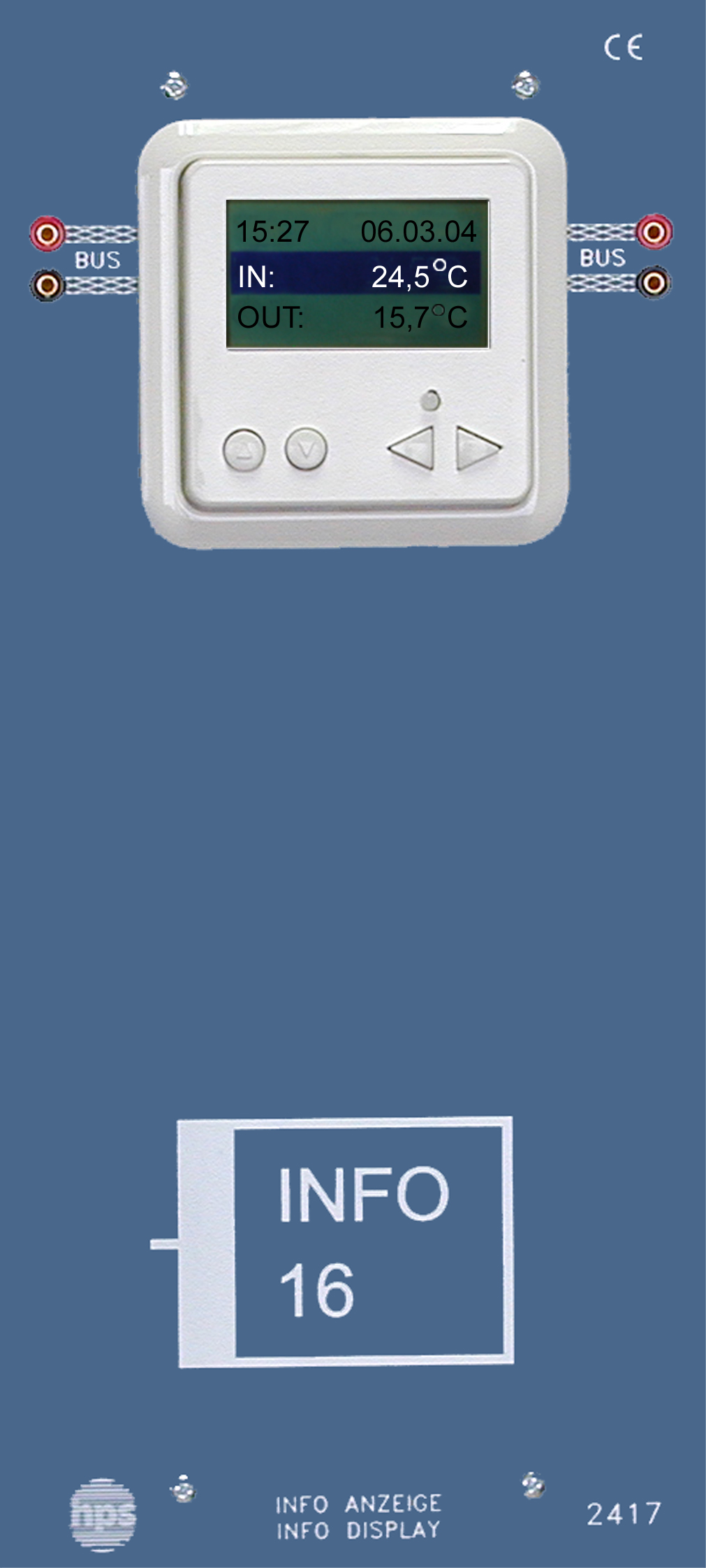

Панель предназначена для моделирования работы дисплея, отображающего информацию.

Техническиехарактеристики.

- индикация 16 свободно конфигурируемых сообщений шины;

- индикация сигналов тревоги или опасности, клавиши ввода информации встроены в дисплей;

- может отображаться до 5 строк с 30 символами в каждой строке;

Габариты: 133 x 297 x 100 мм ;

Вес: 0.5 кг

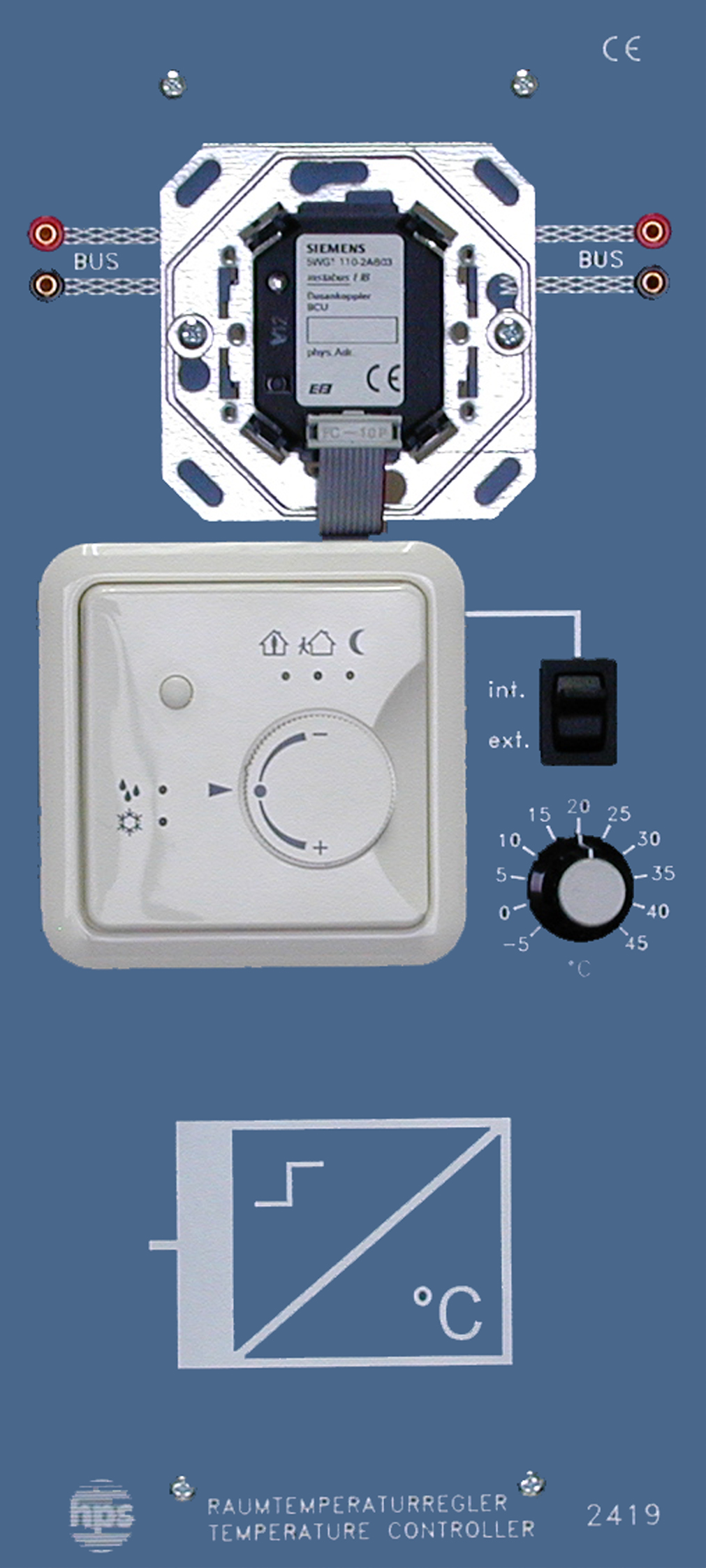

2419 2419 Панель «Комнатный регулятор температуры»

Назначение

Панель предназначена для настройки управления системой контроля температуры в помещениях.

Техническиехарактеристики

Температура в диапазоне от -4 °C до +45 °C устанавливается встроенным потенциометром; рабочие режимы отображаются с помощью 5 светодиодов;

Габариты: 133 x 297 x 100 мм;

Вес: 0.5 кг
2420 2420 Панель «Линейный разветвитесь»

Назначение

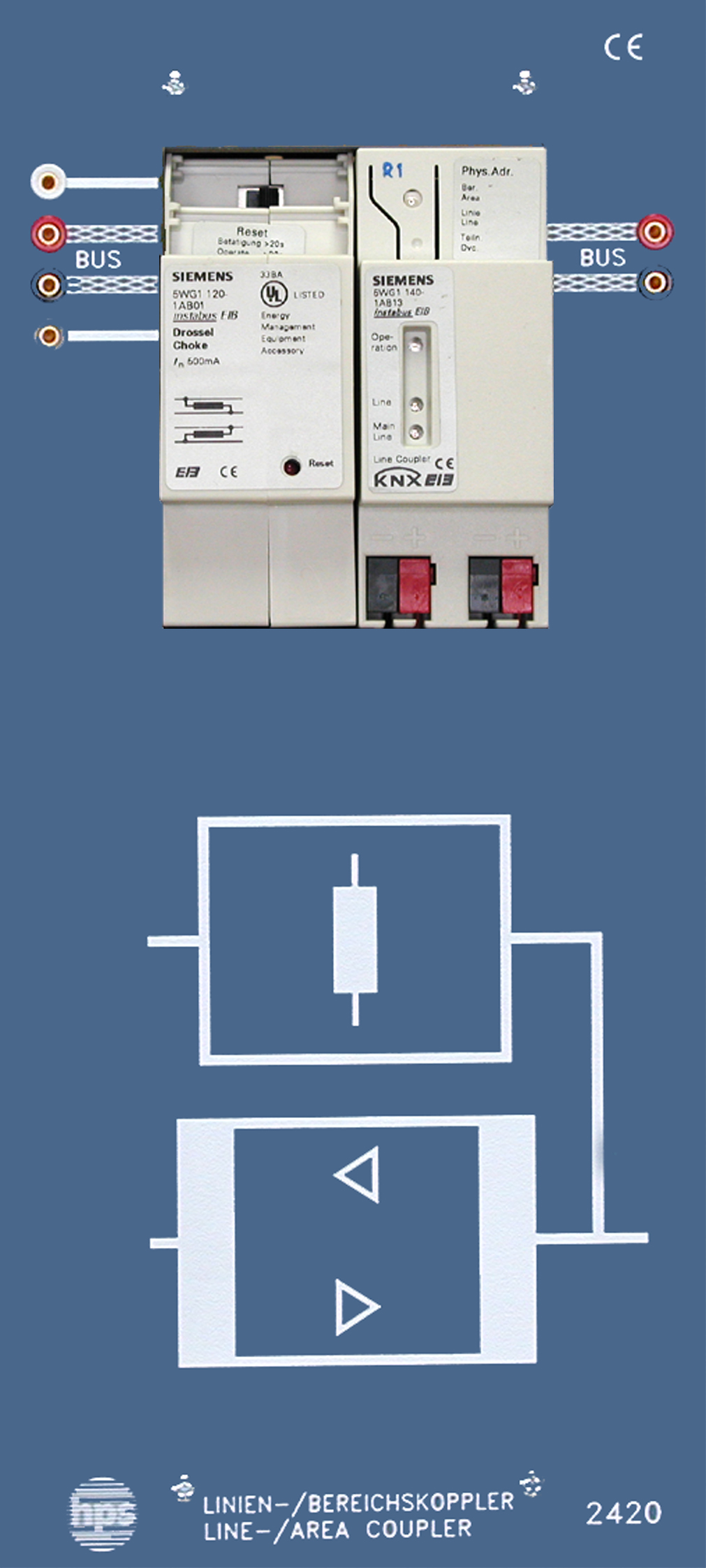

Панель предназначена для создания второй линии.

Технические характеристики

Дополнительно используется как магистральная линия связи или повторитель.

Есть встроенный дроссель для питания панелей от вторичного источника напряжения источника питания шины 2410.

Габариты: 133 x 297 x 110 мм;

Вес: 0.7 кг

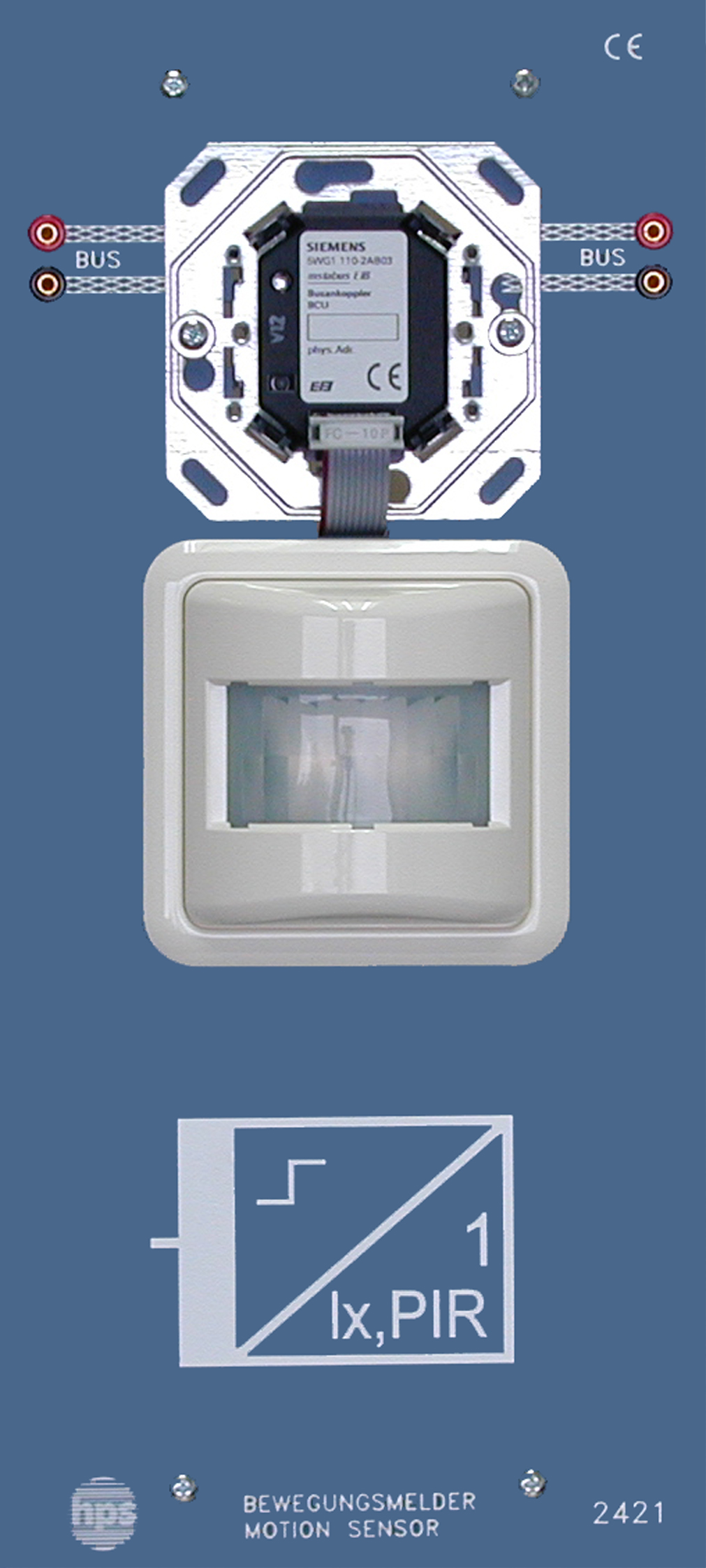

2421 2421 Панель «Датчик движения»

Назначение

Панель предназначена для моделирования работы датчика движения. Если датчик фиксирует движение или перемещение какого-либо объекта, то он посылает сигнал на шину.

Технические характеристики

Габариты: 133 x 297 x 110 мм;

Вес: 0.5 кг
2422 2422 Панель «Комбинированный датчик»

Назначение

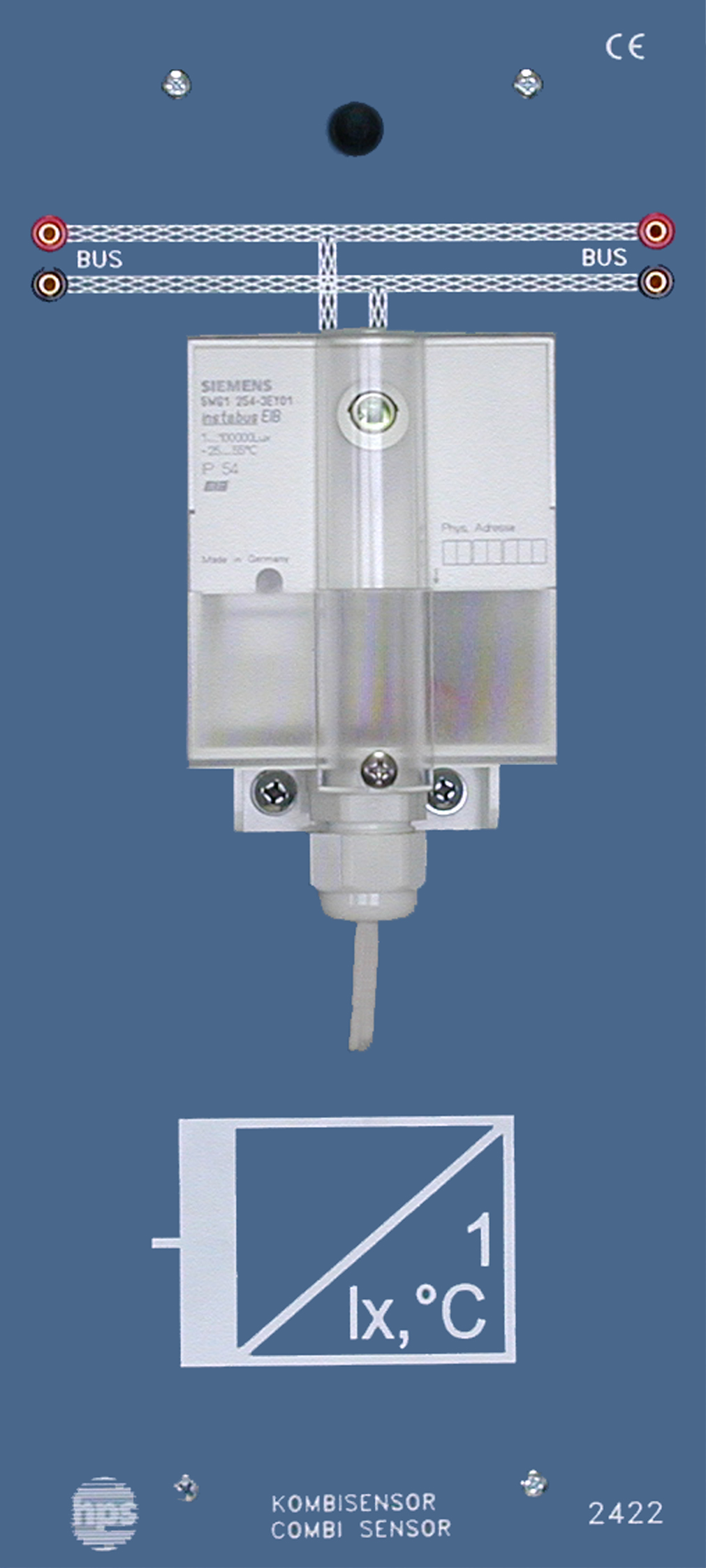

Панель предназначена для моделирования работы датчиков освещенности и температуры.

Сигналы с датчиков поступают на шину.

Технические характеристики.

Габариты: 133 x 297 x 130 мм;

Вес: 0.5 кг

2423 2423 Панель «Управлениеприводомжалюзи, 2 канальное»

Назначение

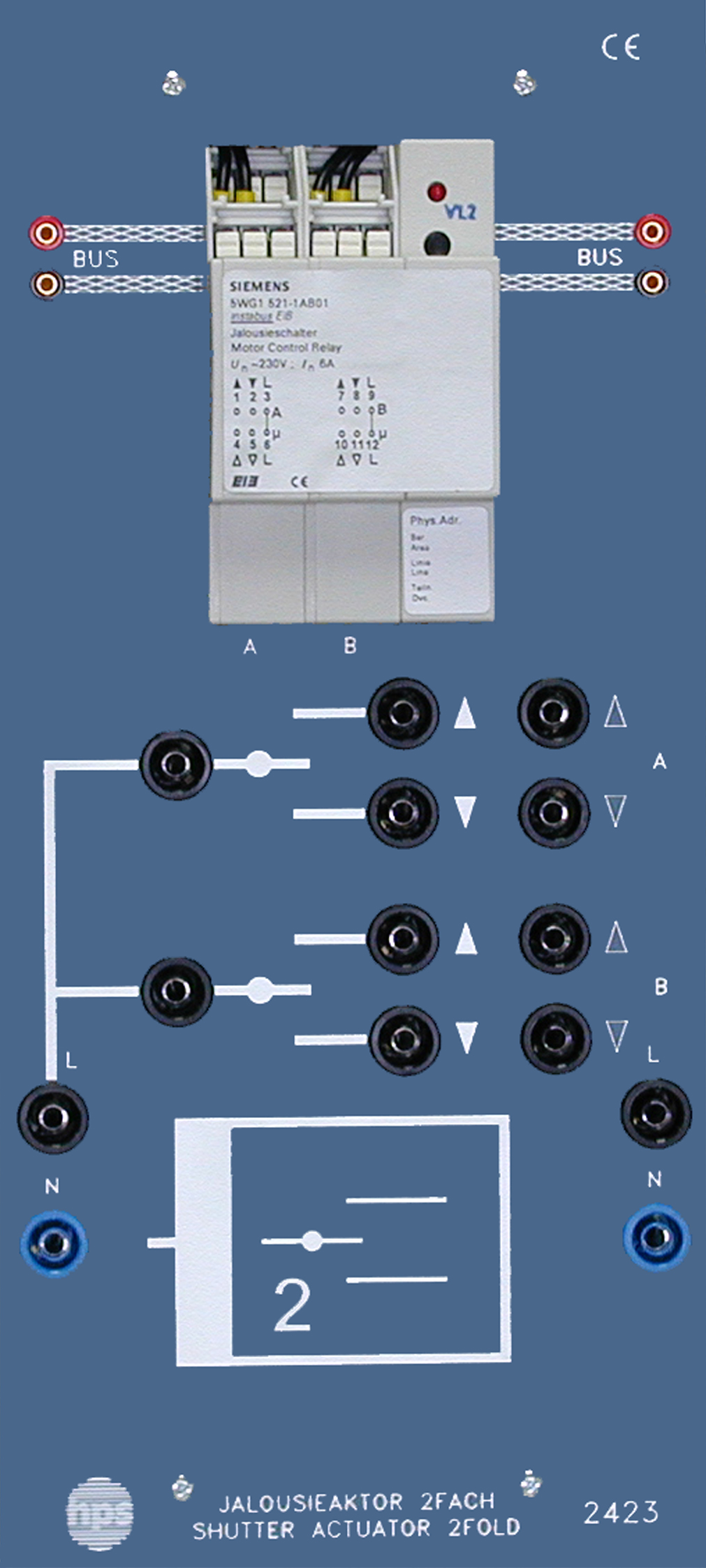

Панель предназначена для управления и настройки привода жалюзи, например для панели 2425 «Жалюзи».

Техническиехарактеристики.

К панели можно подключить до 2 жалюзи

Габариты: 133 x 297 x 110 мм;

Вес: 0.7 кг

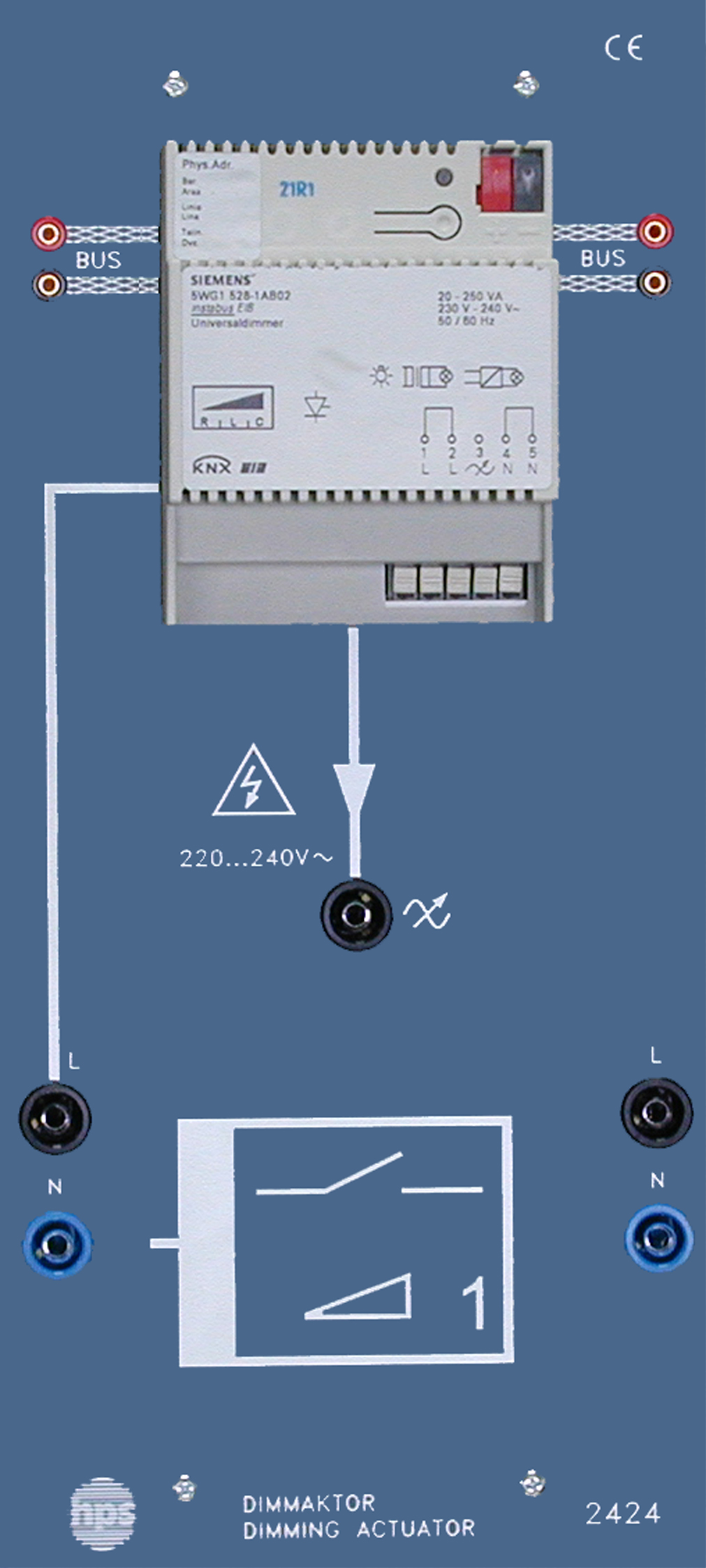

2424 2424 Панель «Регулирование освещенности»

Назначение

Панель предназначена для управления регулирования электрической нагрузкой, например, лампами освещения

Технические характеристики

Габариты: 133 x 297 x 110 мм;

Вес: 0.7 кг
2425 2425 Панель «Жалюзи»

Назначение.

Панель предназначена для моделирования работы жалюзи. Используется совместно с панелью 2423 «Управление приводом жалюзи, 2 канальное». Встроенный ограничитель перемещения определяет предельные верхнюю и нижнюю позиции жалюзи.

Техническиехарактеристики.

Габариты: 532 x 297 x 110 мм;

Вес: 1.5 кг
2426 2426 Панель «Привод клапана регулировки отопления»

Назначение

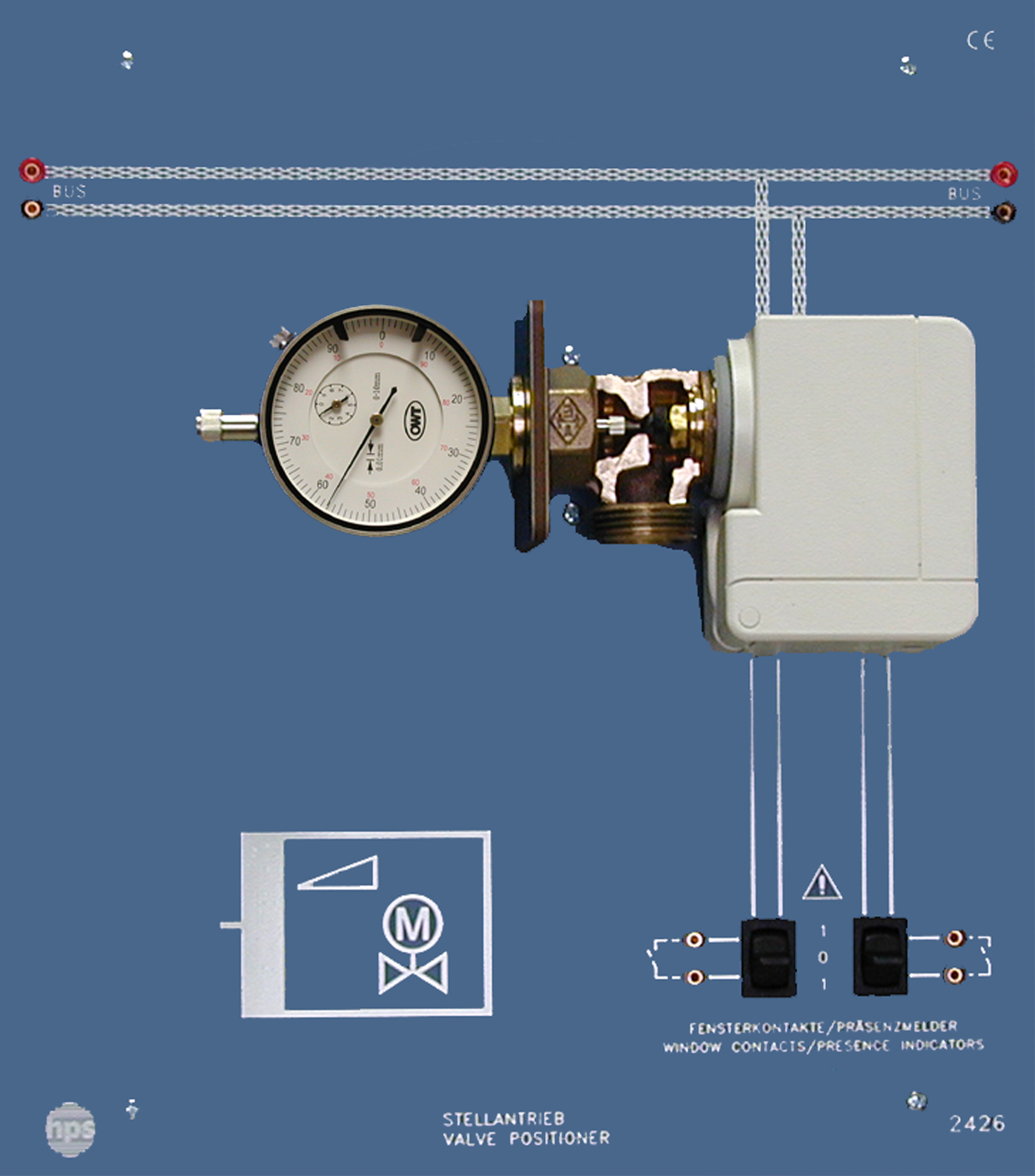

Панель предназначена для моделирования работы клапана регулирования отопления. Используется совместно с панелью 2419 «Комнатный регулятор температуры». Для лучшей визуализации перемещение клапана считывается счетчиком. Два входных порта опрашиваются с использованием проводников с диаметром контактов 2 мм или с помощью переключателя.

Технические характеристики.

Габариты: 266 x 297 x 130 мм ;

Вес: 1.5 кг
2427 2427 Панель «ИК приемник»

Назначение

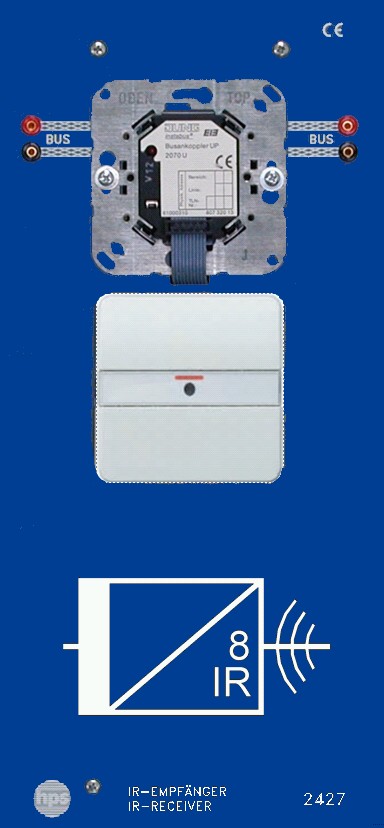

Панель предназначена для моделирования работы программируемого переключателя с инфракрасным (ИК) приемником.

С контактным модулем (датчик установлен отдельно от контактного модуля)

Технические характеристики

Габариты: 133 x 297 x 125 мм

Вес: 0.6 кг

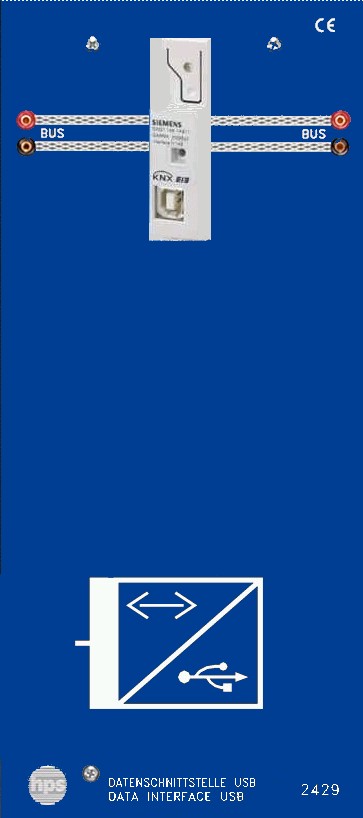

2429 2429 Панель «Интерфейс данных USB»

Назначение

Программирование устройств шины EIB с помощью компьютера и программного обеспечения ETS c с использованием интерфейса USB

Технические характеристики

Габариты: 133 x 297 x 125 мм;

Вес: 0.6 кг
